云南交投設計院產改示范點展廳

　　項目設計說明：

　　展館名稱：2022年云南省總工會云南省交投集團產改示范點展廳

　　展廳面積：面積610方，4.5M。

　　設計團隊：張勇張修藝

　　一.設計依據與室內裝飾裝修材料的有關設計規范:

　　1.《室內裝飾裝修材料人造板及其制品中甲醛釋放限量》GB 18580-2017

　　2.《室內裝飾裝修材料溶劑型木器涂料中有害物質限量》GB 18581-2009

　　3.《室內裝飾裝修材料內墻涂料中有害物質限量》GB 18582- -2008

　　4.《室內裝飾裝修材料膠粘劑中有害物質限量》GB 18583- -2008

　　5.《室內裝飾裝修材料木家具中有害物質的限量》GB 18584- 2001

　　6.《室內裝飾裝修材料壁紙中有害物質的限量》GB 18585 -2016

　　7.《室內裝飾裝修材料聚氯乙烯卷材地板中有害物質的限量》GB 18586-2001

　　8.《室內裝飾裝修材料水溶處理劑有害物的限量》GB 50325 -2010

　　9. 《室內裝飾裝修材料建筑材料放射性核素限量》 GB 6566-2001

　　二、裝飾裝修工程概況

　　裝修名稱：產業工人隊伍建設改革示范點

　　裝修面積：約600㎡

　　裝修形式：在原建筑裝修上做局部改造，不涉及消防、水管。

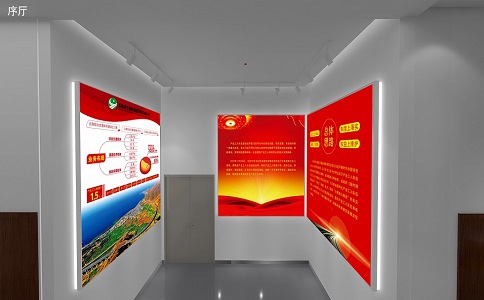

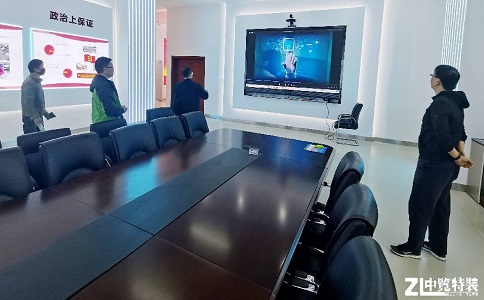

　　裝飾裝修范圍：1、入口形象墻立體字安裝。2、序廳吊頂、墻面粉刷、燈箱安裝。3、會議大廳墻面隔斷粉刷、燈箱安裝、立體字安裝。4、會議大廳和監控室中間隔斷墻面吊頂、燈箱安裝。5、監控室LED拼接屏隔斷粉刷、燈箱安裝。6、過道頂軌道燈安裝，榮譽柜安裝。7、駕摸燈箱安裝。8、廣告立體字、造型雕刻膠粘上墻

　　三、設計范圍及圖例說明

　　1.本工程此次的設計施工范圍包括墻面、吊頂、燈箱、立體字安裝、立體雕刻造型等。

　　2. 本套工程圖紙中的內容，發生與實際施工現場情況不符時，需征得設計師同意后，方可施工。

　　3.本設計圖紙中標高以米為標注單位，其余尺寸均以毫米為標注單位。

　　4.本設計消防設施按原主體消防由專業公司設計,不在本設計圖紙范圍之內。

　　5.本工程不涉及水管改造。

　　四、技術標準:

　　1. 主要材料及所有合成材料均選用環保型優質產品，應達到以下標準:

　　頂 A級墻 A級隔斷A級燈箱 A級

　　五、工藝及做法

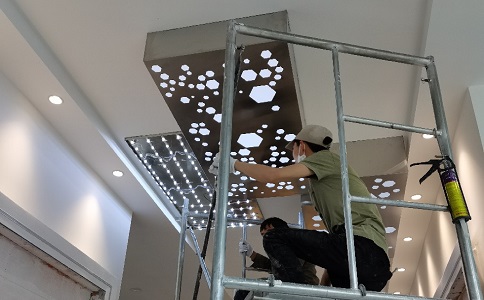

　　木工施工工藝：①輕鋼龍骨底架，膨脹鏍栓固定，主龍骨間距在1000mm以內，次龍骨和橫撐之間的距離在600mm以內，吊頂連接件擰緊、夾牢。②底板多層阻燃板和大芯板，面板石膏板采用專用自攻鏍栓固定。③石膏板安裝牢固、無污染、折裂、缺角、凹痕等缺陷，石膏板間留出3mm-8mm的縫隙。④石膏板采用紙面石膏板。

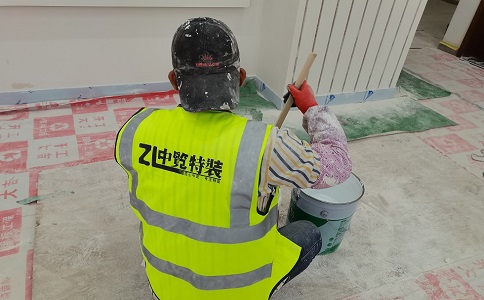

　　灰工施工工藝：開槽部分用網格帶鋪設、石膏灰批刮一遍，作防開裂處理;②滿刮兩遍膩子，打磨平整;③如原陰陽角不垂直、使用PVC陽角線條找垂直在抹灰。如垂直可主不用直接抹灰。二底二面噴涂、滾刷。標準：表面平整，無明顯色差、泛堿、返色、流墜、起疙。

　　電工施工工藝：1、在原建筑裝修上增加開關、電線回路2、線敷設排列整齊分線三通直管直通2、電線穿管多小適中線碼固定線管均勻3、布線分色火線為紅零線為蘭地線雙色4、線路保護盒用鎖頭繞梁蠟管天花軟管5、沙漿封槽用水濕潤不高出墻不露出管6、插座開關橫平豎直7、總配電箱漏電開關空氣開關保護安全8、燈具安裝合理得當。

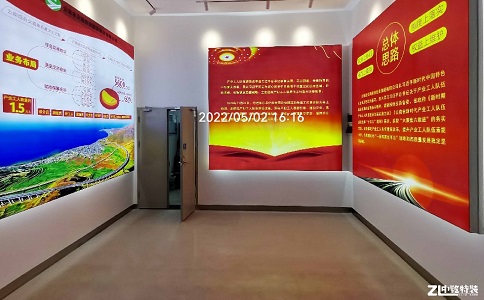

　　燈箱安裝工藝：箱體垂直不傾斜，發光均勻，拉布不褶皺。卡槽預留3mm縫隙方便跟換。
